СТО 56910145-053-2022
АКВАБОКС - система из модульных элементов в виде цилиндрических полуколец из композита на основе полипропилена, которые собираются между собой и обеспечивают герметичную ёмкость в подземном исполнении
Резервуар «АКВАБОКС»
Модульная подземная ёмкость «АКВАБОКС» из одинаковых элементов, изготовленных из минералонаполненного полипропилена с узлами усиленной конструкции, для сбора и накопления различных жидкостей. Диаметр ёмкости 2320 мм. Максимальное заглубление до 3-х метров.
Конструкция «АКВАБОКС» используется для установки ниже уровня почвы, как резервуар для сбора, накопления и хранения различных жидкостей или сточных вод. Это освобождает участок от лишних элементов, повышает комфорт и безопасность на объекте. Грунт обеспечивает дополнительную защиту от неблагоприятных факторов.
Преимущества системы «АКВАБОКС»
-
Дешёвая доставка: в еврофуру помещается две ёмкости по 60 м3 каждая
Лёгкость монтажа (вес модуля - 125 кг) – не требует большегрузной техники
Экологичность, вторичное использование пластика
Ремонтопригодность
Максимальное заглубление 3 м
Возможность формирования ёмкости любого объёма кратно 5 м3
Скорость производства – производство 400 м3 в сутки
Возможные применения
-
Подземные ёмкости
Канализационная насосная станция (КНС)
Локальные очистные сооружения (ЛОС)
Использование ёмкостей обеспечивает
-
Возможность сброса любых стоков;
Накопление стоков в регионах с плывунами;
Организацию полей орошения с почвенной доочисткой;
Накопление воды на участке.

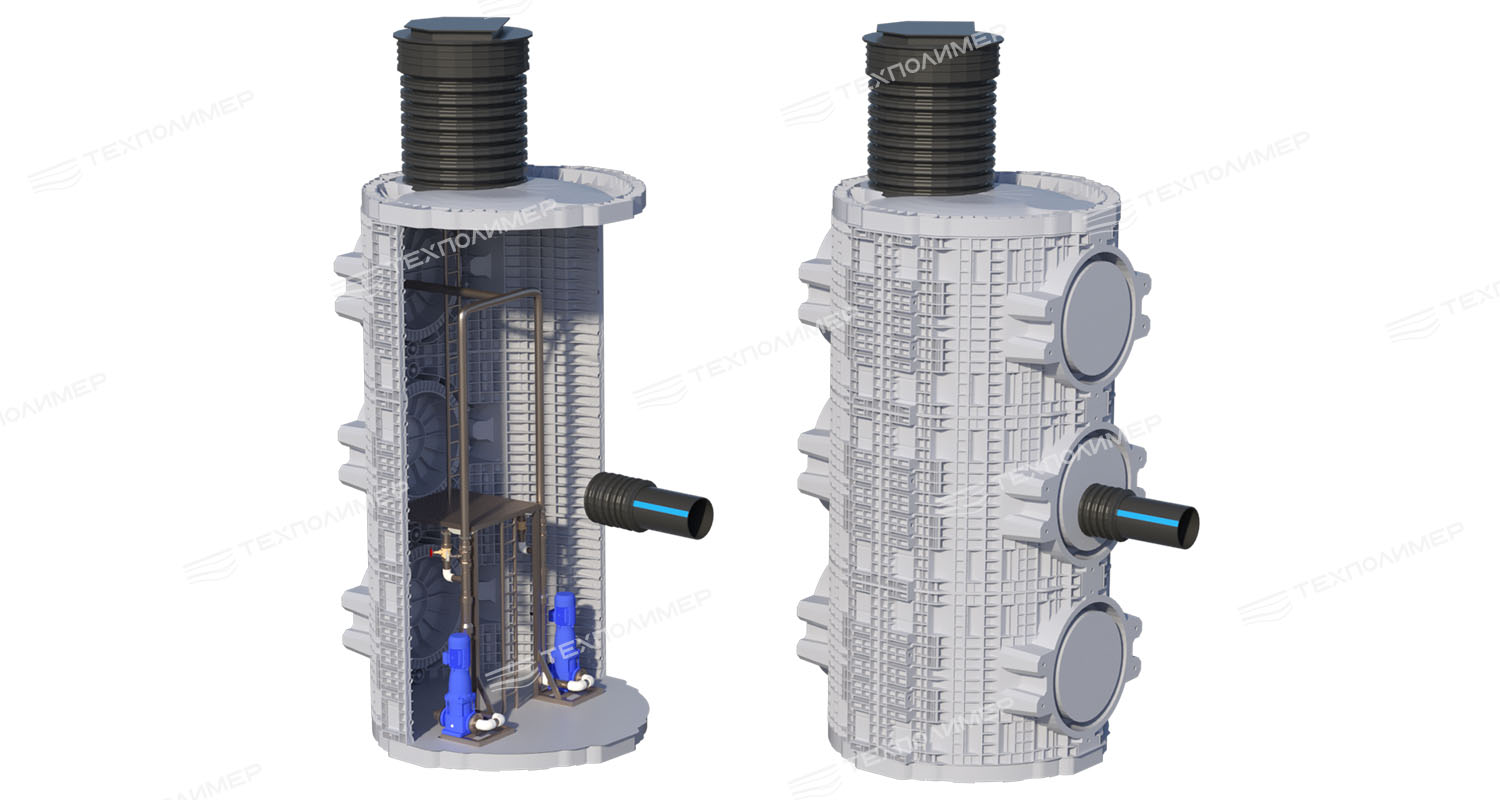

Канализационная насосная станция (КНС) СТО 56910145-064-2024:
Для самотечного отведения канализационных вод в системах канализации необходимо соблюдать уклон при установке канализационных труб. На некоторых участках это сделать невозможно из-за особенностей рельефа или ограниченности пространства.
Канализационная насосная станция — это комплектная, полностью готовая к монтажу насосная станция, обеспечивающая перекачивание ливневых и канализационных стоков в системах, где нельзя осуществить их отведение самотеком.
Локальные очистные сооружения (ЛОС) СТО 56910145-063-2023:

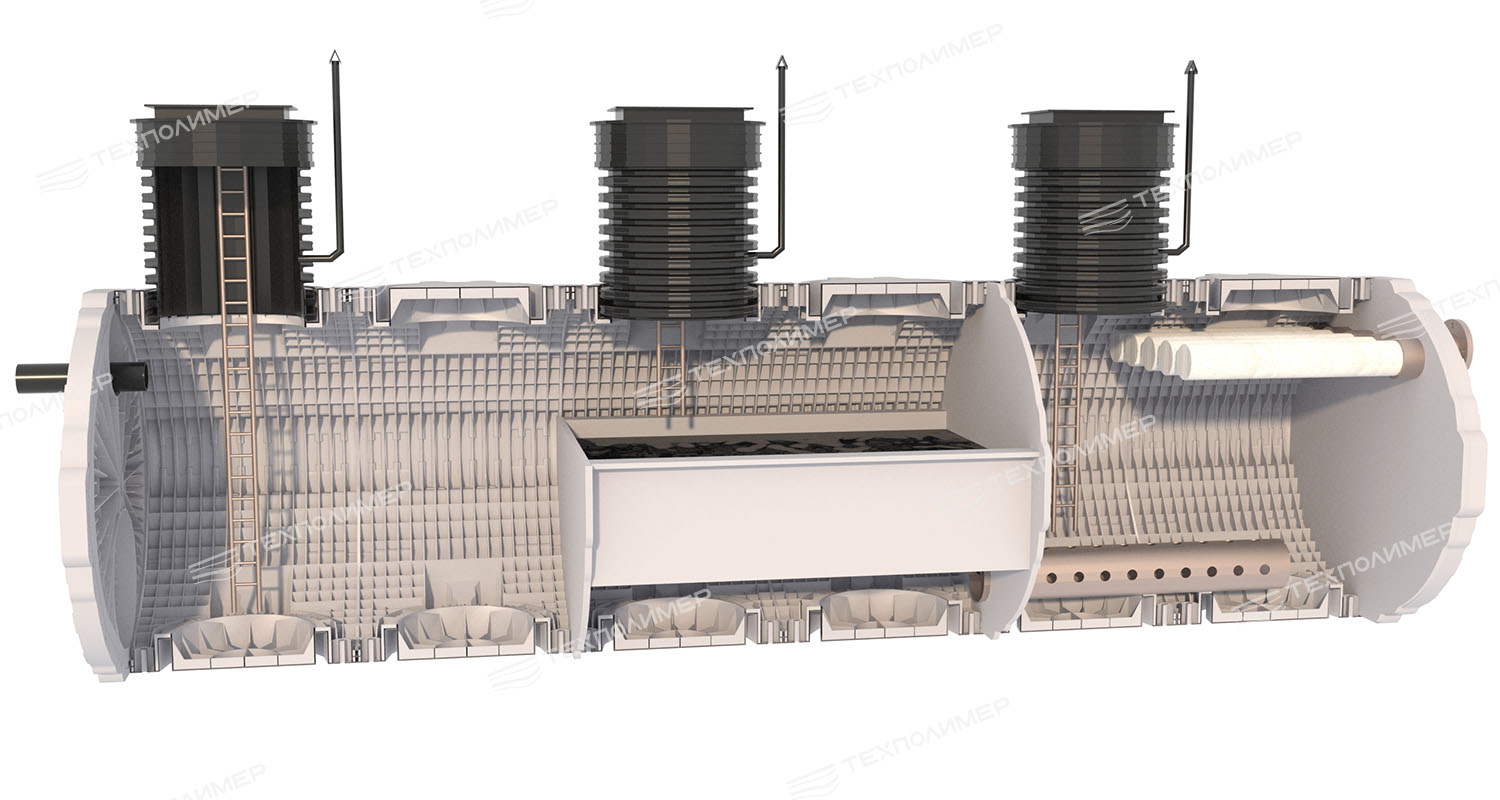

Локальные очистные сооружения [ЛОС], или иначе ливневая канализация — это система для сбора, очистки и хранения жидких осадков. ЛОС обычно состоит из трёх компонентов: собственно системы сбора стоков с помощью каналов и фильтрующих элементов.
Второй отсек ЛОС обычно содержит фильтры для механической очистки от крупных загрязнений. Третий отсек содержит фильтры тонкой очистки от мелкодисперсных загрязнений сточных вод. Помимо систем очистки стоков в ЛОС также входят резервуары и цистерны для их хранения.
| Производительность, м3/час | Длина, м | ||
|
ЛОС (Пескоотделитель + нефтеотделитель + сорбционный блок)* |
Пескоотделитель + нефтеотделитель** |
Нефтеотделитель + сорбционный блок** | |
| до 10 |
4,26 |
2,93 |
2,93 |
| до 20 |
6,92 |
4,26 |
4,26 |
| до 35 |
8,24 |
5,59 |
5,59 |
| до 50 |
12,23 |
8,24 |
8,24 |
| до 70 |
13,56 |
9,57 |
8,24 |
| до 85 |
17,54 |
12,23 |
10,90 |
| до 100 |
21,52 |
14,88 |
13,56 |
| до 140 | - |
18,87 |
16,21 |
| до 180 | - |
22,85 |
21,52 |
* Оборудование производительностью более 100 мЗ/час рассчитывается по запросу
** Оборудование производительностью более 180 мЗ/час рассчитывается по запросу
|
АКВАБОКС-ЛОС-10 |
Ливневые очистные сооружения (Пескоотделитель + нефтеотделитель + сорбционный блок) |
|
АКВАБОКС-ПН-10 |
Пескоотделитель + нефтеотделитель |
|
АКВАБОКС-НС-10 |
Нефтеотделитель + сорбционный блок |
Сбор и установка
На подготовленное основание с помощью манипулятора опускаются модули и собираются в кольца, после чего кольца стягиваются и соединяются между собой болтовым соединением, герметичность обеспечивается прокладкой либо герметиком.
После сбора ёмкость крепится к бетонному основанию стяжными ремнями и начинается процесс засыпки.
Логистические характеристики
Элементы ёмкости обладают повышенными логистическими характеристиками (штабелируемость), могут транспортироваться в географически труднодоступные места в стандартном автотранспорте/морских контейнерах.
Например:
-
20 футовый контейнер - 60 м3 полезного объёма.
40 футовый контейнер - 120 м3 полезного объёма.
Еврофура - 175 м3 полезного объёма.
Имеющиеся аналоги - металлические или стеклопластиковые ёмкости транспортируются в сборе на негабаритных тралах, что существенно ограничивает возможность использования.
| Технические характеристики модульной ёмкости «АКВАБОКС» | ||
|
Объём, м3 |
Длина корпуса, L, m | Вес пустой ёмкости, кг |
|
120 |
3120 |
6180 |
|
110 |
2860 |
5680 |
|
100 |
2600 |
5180 |
|
90 |
2340 |
4680 |
|
80 |
2080 |
4180 |
|
70 |
1820 |
3680 |
|
60 |
1560 |
3180 |
|
50 |
1300 |
2680 |
|
40 |
1040 |
2180 |
|
30 |
780 | 1680 |
|
20 |
520 | 1180 |
